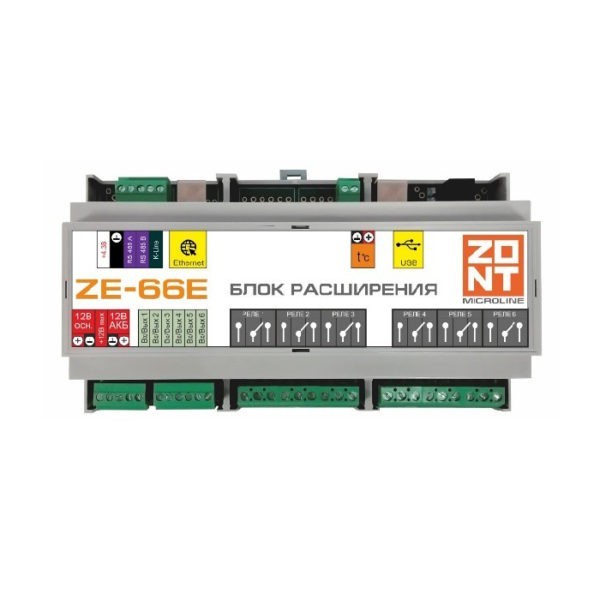

Блок расширения ZE-66E (с Ethernet) для контроллера ZONT H2000+

Описание

Предназначен для увеличения числа Входов/Выходов контроллера ZONT H2000+   Обеспечивает обмен данными с контроллером по локальной сети Ethernet или интерфейсам RS-485 и K-Line Контролирует состояние охранных и информационных датчиков различного назначения Поддерживает подключение цифровых и аналоговых датчиков температуры Управляет работой релейных и универсальных выходов

6 дополнительных входов контроля   На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяется блок расширения ZONT ZE-66E. Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.   6 дополнительных управляемых выходов   Назначение универсальных выходов определяется настройкой контроллера ZONT H2000+. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.   6 дополнительных релейных выходов   Блок расширения ZE-66Е имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.   Интерфейс 1-WIRE для контроля цифровых датчиков температуры   К блоку расширения ZONT ZE-66Е предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.   Интерфейсы обмена данными с контроллером H2000+   Ethernet Блок расширения ZONT ZE-66E может передавать и принимать данные от контроллера ZONT H2000+, если оба устройства подключены к локальной сети Ethernet. Оптимальное удаление блока от роутера локальной сети составляет 100 м.   RS-485 Блок расширения ZE-66E может подключаться к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.   K-Line Блок расширения ZE-66E может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Характеристики
